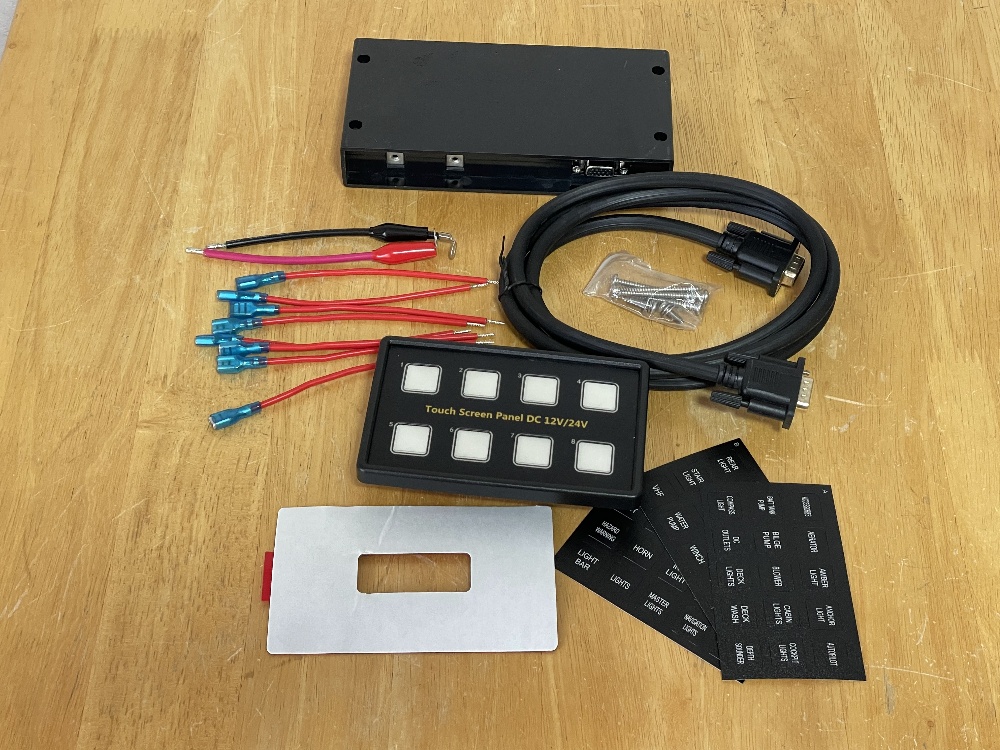

12V 6連　タッチスクリーンスイッチ　です。

超薄型　6連スイッチ
1mの接続ケーブルで、リモートコントロールボックスと、6連スイッチを接続。
ブレーカー(PPTC)内蔵
LEDバックライトが、スイッチを使用すると、白色LEDから青色LEDへの切り替わります。


入力電圧:DC　12V / 24V
出力電圧:DC　12V / 24V
出力電流:10A 1スイッチ当たり10A
(12Vの場合　総電流は60A、
24V の場合　総電流は40A)
最大電力:960W
逆極性保護
過電圧保護
過電流保護
リセッタブルヒューズ内蔵(PPTC)
動作温度:-10℃～+ 50℃
穴のサイズ:20 × 50mm
タッチスクリーンパネル寸法 : 80×100×80mm
コントロールボックス寸法 : 85×35×30mm

注、この商品は、パッケージ無しの商品です。
メインの電源が入ったときに、
各スイッチにつながるブラス配線に、
一瞬電流が流れますが、
故障ではありません。

インストール手順
①タッチスクリーンパネルの取付に、
適した場所を探してください。

②タッチスクリーンパネルの位置が決まったら、
背面にVAG接続ケーブルを通すための、
20×50mmの穴を開けてください。

③タッチスクリーンパネルにVAG接続ケーブルを取り付け、
背面に開けた穴に、15ピンVAG接続ケーブルを通します。
VAG接続ケーブルのネジを詰め付ける事で、
抜ける事はありません。

④付属の両面テープを使用して、
タッチスクリーンパネルを取り付けます。

⑤VAG接続ケーブルを、
コントロールボックスに接続します。

⑥VAG接続ケーブルの届く範囲内に、
コントロールボックスを取り付けます。
(取付用のビスが4本付属しています)

⑦入力側配線(プラスとマイナス)を接続し、
アクセサリー用の、出力側配線(プラス)を接続します。
